Подвесные ворота

Надежная и недорогая конструкция, которая может использоваться как для частных гаражей или коттеджей, так и для промышленных или складских помещений.

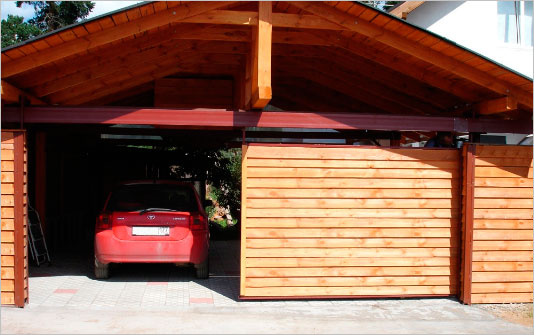

prise furnituraОдна из разновидностей откатных ворот – это подвесные ворота. В их конструкции используется закрепленная на опорах, стене или потолке направляющая. Движение полотна происходит параллельно забору или стене, поэтому требует свободного пространства на расстоянии, равном ширине проема. Наиболее популярны подвесные ворота для навесов и в производственных помещениях.

 Минусом такой конструкции можно считать наличие верхней перемычки, к которой крепится рельса. Она ограничивает проем по высоте и требует затрат на ее возведение. Плюсом - отсутствие ограничения по ширине и высоте конструкции, а так же легкость хода. При автоматизации подвесных ворот удастся сэкономить на мощности двигателя.

 ворота 3   ворота 2


Конструкция и принцип работы ворот с верхним подвесом

В состав подвесных ворот входит полотно, направляющая, кронштейны для ее крепления, роликовые тележки , ловушки и ограничители от боковых качений.

Основа полотна представляет собой металлическую прямоугольную раму, обшитую выбранным материалом (металлом, доской, профильным листом, сендвич-панелями и пр.). Направляющая это прямоугольный профиль с продольным пазом снизу. Роликовые тележки закрепляются на раме, а перемещаются внутри направляющей, а к ним подвешивается рама.

Роликовые тележки – несколько роликов с кронштейнами, которыми они крепятся к раме и механизмами, регулирующими высоту подвеса ворот. По нижней кромке створки ворот, по краям проема устанавливаются ролики – они выполняют задачу удержания полотна в вертикальной плоскости. Дополнительно могут быть установлены ограничители открытия, и ловушки.



Достоинства подвесных ворот

  • простая конструкция;
  • возможность установки на проезды любой ширины;
  • экономия места перед въездом;
  • минимальные затраты полезной площади;
  • хорошая ветроустойчивость;
  • низкие требования, предъявляемые к жесткости полотна;
  • можно установить двухстворчатую и  конструкцию;
  • совместимость с различными приводами.



В то же время есть и определенные недостатки. Кроме того, что для открытия ворот требуется свободное место вдоль стены для продвижения створки, верхняя балка с закрепленной направляющей ограничивает высоту ворот. В зимнее время не требуется расчищать снег перед въездом.

Стоит заметить, что направляющая балка не является несущим элементом и должна быть жестко закреплена. Если это уличные ворота в качестве жесткого основания, предотвращающего прогиб, может быть использован двутавр или ферма. При использовании подвесных ворот в зданиях, в качестве опоры выступают внутренние стены или проем на фасаде и возведения опор, поддерживающих направляющую не требуется, что удешевит строительство. Сфера применения подвесных ворот.

Подвесные ворота – достаточно надежная и недорогая конструкция, которая может использоваться как для частных гаражей или коттеджей, так и для промышленных или складских помещений. Они удобны, могут без труда эксплуатироваться при любых температурах, а установка автоматических устройств значительно облегчает управление воротами.
