Комплект приводов WINGO4BDKCE

Описание

Комплект Nice WINGO4BDKCE  рассчитан на автоматизацию распашных ворот со створками шириной до 2 м, весом до 400 кг.

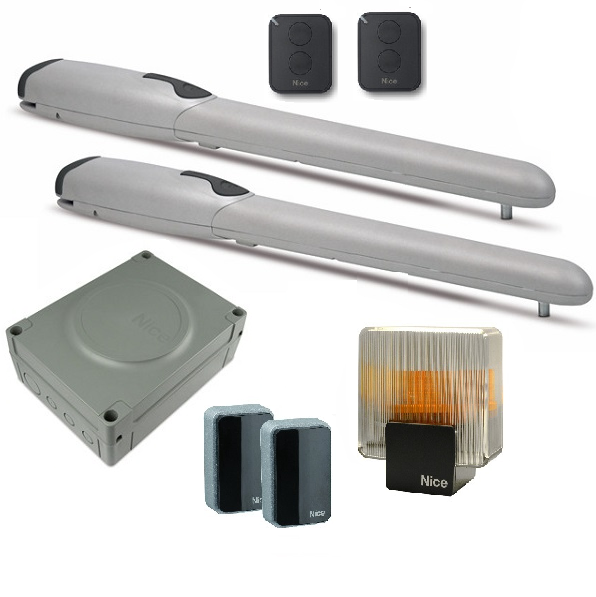

Включает в себя два привода WG4000, блок управления MC800, два пульта ДУ FLO2RE, приемник OXIBD, лампа сигнальная ELAC и комплект фотоэлементов EPM

Привод WG4000 оборудован разъемом SM для радиоприемника, поддерживает ручную разблокировку двигателя. Срок службы зависит составляет 45 000 ~ 125 000 циклов.

Характеристики привода NICE WINGO4000:

• Тип — линейный, электромеханический
• Скорость — 0.016 м/с (без нагрузки)
• Длина хода — 320 мм
• Нагрузка: номинальная — 500 Н, максимальная — 1500 Н
• Номинальная интенсивность — 30 циклов/ч
• Рабочие температуры — –20 ºС… +50 ºС, защита от пыли и влаги — IP44, класс изоляции — F.
• Питание — 230 В АC, мощность: номинал — 130 Вт, максимум — 200 Вт
• Размер — 770×98×95 мм, вес — 6 кг.

Характеристики блока управления  NICE MC800:

Блок управления укомплектован двумя входами для устройств безопасности, разъемами SM и IBT4N, DIP-переключателем (программирование функций). Поддерживает подключение электромеханического замка, концевых выключателей, радиоантенны, мигающего сигнального устройства и индикатора открытых ворот, технологию BlueBus с распознаванием и запоминанием подключенных устройств. Защита от пыли и влаги — IP54. Рабочие температуры — –20 ºС… +55 ºС. Питание — 230 В AC. Размер — 310×232×122 мм. Вес — 4.1 кг.

Функциональность:

• Ручной, автоматический и полуавтоматический режимы работы, режим коллективного использования;
• Регулируемые при помощи триммеров усилие и время паузы;
• Упрощенное подключение дополнительных устройств;
• Функция «Фототест» — каждый маневр совершается только после подтверждения работоспособности всех подключенных устройств безопасности;
• Регулирование времени работы каждого двигателя;
• Два входа для подключения элементов безопасности с раздельными функциями;
• Предусмотрена возможность подключения электромеханического замка;
• Режим частичного открытия для прохода пешехода.

Характеристики привода NICE MC800:

ПИТАНИЕ ОТ СЕТИ 230+-10% Гц
ПИТАНИЕ АККУМУЛ. БАТАРЕИ  — нет
МАКС.МОЩНОСТЬ ДВИГАТЕЛЯ — 2х400/2 ВА/А
МАКС.МОЩНОСТЬ АКСЕССУАРОВ  — 24В 0,2+0,075 А
МАКС.МОЩНОСТЬ СИГН.ЛАМПЫ —  230/40 В/А
МАКС.МОЩНОСТЬ ЭЛЕКТРОЗАМКА  — 12/25 В/Вт
ВРЕМЯ РАБОТЫ TL  — 2.5/40(80) сек
ВРЕМЯ ПАУЗЫ TP —  5/80 сек
ЗАДЕРЖКА ВРЕМЕНИ ОТКР. TRA  — 0/2.5-12 сек
ЗАДЕРЖКА ВРЕМЕНИ ЗАКР. TRC  — 0/2.5-12 сек
ВРЕМЯ ПОДСВЕТКИ TCOR — 60 сек
ВРЕМЯ ПРЕДВ.МЕРЦАНИЯ TPRE — 5 сек
РЕГУЛИРОВКА УСИЛИЯ — 0/100 %
ОБНАРУЖЕНИЕ ПРЕПЯТСТВИЙ — нет
РАЗМЕРЫ 220x110x280 мм

Радиоканал NICE OXIBD — 4-канальный приемник с 2-сторонней системой кодирования (BD), частотой 433.92 МГц, памятью на 1024 односторонних и 750 двусторонних передатчиков работает по радиопротоколу Nice — передает сигнал на расстояние до 500 м. Оснащен антенной и LED-индикатором. Чувствительность — –108 дБм. Функции: подтверждение полученной команды, отправка данных о состоянии автоматики. Питание — 5 В DC (от блока управления). Рабочие температуры — –20 ºС… +55 ºС. Защита от пыли и влаги — IP20. Размер — 49.5×41.9×18 мм. Вес — 22 г.

Пульт NICE FLO2RE — 2-канальный пульт-брелок с частотой 433.92 МГц, динамически изменяемым кодом рассчитан на два устройства управления доступом. Дальность действия — до 200 м. Питание — литиевая АКБ CR2032 (3 В). Защита корпуса от пыли и влаги — IP30. Рабочие температуры — –20 ºC… +55 ºC. Размер — 55×44×10 мм. Вес — 22 г.

Синхронизируемые фотоэлементы NICE EPM.

Двойной антибликовый контур исключает возможное воздействие солнечных лучей с  углом обзора линзы 10 градусов. Надежный корпус —  выполнены из ABS пластика, устойчивого к условиям окружающей среды.Автоматическая синхронизация фотоэлементов позволяет избежать интерференции между двумя установленными парами фотоэлементов.

Сигнальная лампа NICE ELAC 230В.

Корпус лампы из ударопрочного пластика, может быть закреплена на вертикальную и горизонтальную поверхность. Встроенная  антенна 433,92 МГц увеличивает дальность действия пультов.
