Распашные ворота из сэндвич-панелей

Почему стоит выбрать распашные ворота Алютех из сэндвич-панелей

Алюминиевые въездные ворота – эстетика и надежность на долгие годы! Распашные ворота - это проверенная временем и привычная конструкция. Для установки распашных ворот не нужен фундамент и дорогостоящие комплектующие, для навески створок используются имеющиеся столбы. Надежная конструкция из алюминия не требует обслуживания. Въездные ворота серии ADS400 - это всегда высокий уровень качества каждого изделия и отличный внешний вид на долгие годы. Распашные ворота устанавливаются в частных домах, на дачных участках, служат для контроля доступа на промышленные объекты.

Варианты распашных ворот:

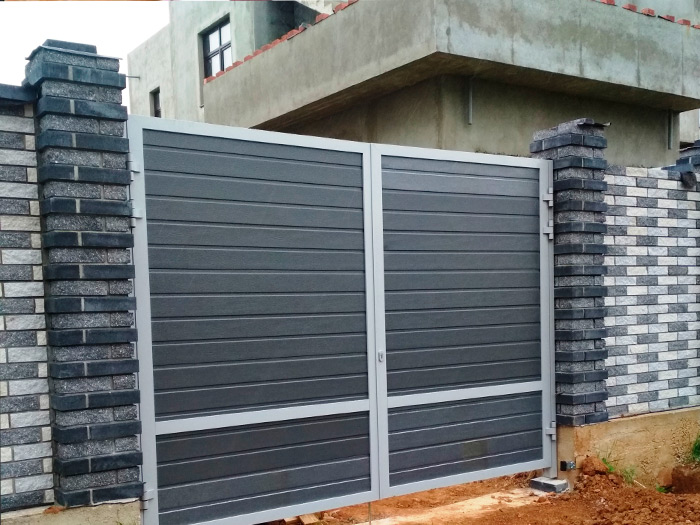

Распашные ворота из сэндвич-панелей горизонтальное заполнение

Распашные ворота из сэндвич-панелей горизонтальное заполнение

Распашные ворота из сэндвич-панелей с отдельностоящей калиткой

Распашные ворота из сэндвич-панелей с отдельностоящей калиткой

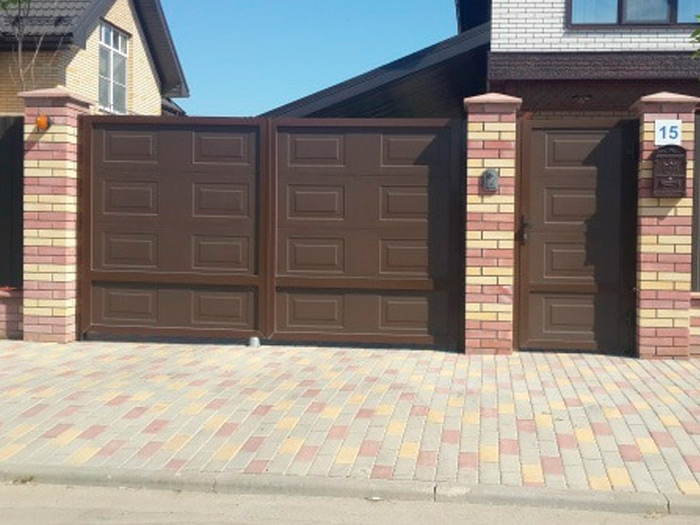

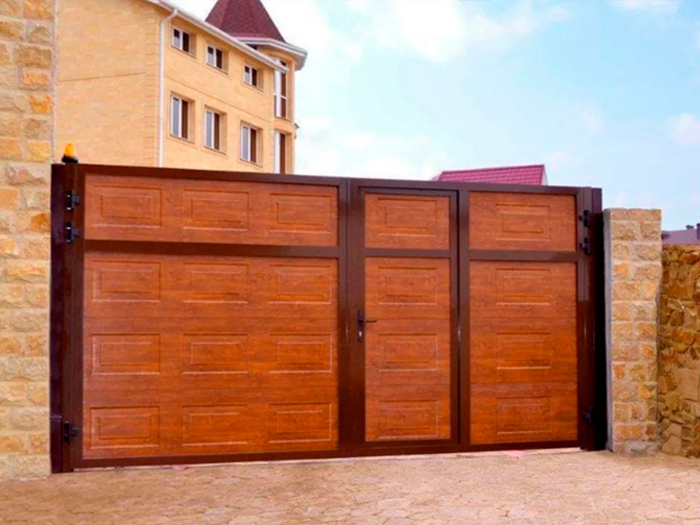

Распашные ворота из сэндвич-панелей с калиткой в полотне

Распашные ворота из сэндвич-панелей с калиткой в полотне

Преимущества алюминиевых распашных ворот из сэндвич панелей

  • Для производства алюминиевых профилей, из которых собираются распашные ворота Алютех применяется только первичный алюминий. Это исключает коррозию и обеспечивает длительный срок использования изделий.
  • Минимальный рабочий ресурс для ворот составляет 25 000 циклов открывания - закрывания, что соответствует примерно 15 годам эксплуатации.
  • Очень тихий ход ворот: применение в конструкции петель на опорных подшипниках гарантирует бесшумный и плавный ход створок ворот.
  • Ворота подготовлены для установки автоматики: на створке предусмотрено ребро жесткости (инпост) для крепления электроприводов.
  • Широкая цветовая гамма профилей позволяет подобрать разнообразные варианты компановки ворот с фасадом здания. В зависимости от цвета и заполнения полотна въездные ворота могут сливаться со стеной или, наоборот, служить ярким элементом, привлекая внимание. Можно подобрать фактуру и цвет ворот, сочетающиеся с фактурой и цветом ворот гаража. Семь стандартных цветов рамы: белый, серебристо-серый, красный, темно- зеленый, синий, коричневый.
  • Множество вариантов отделки полотна: вы можете выбрать из 20 конструктивных решений для ворот и калиток, различных по исполнению и стоимости. Есть возможность изготовления рамы для самостоятельного заполнения, ворота с заполнением сендвич-панелями, алюминиевой вагонкой или ролетным профилем. Различные комбинации материалов сделают Ваши ворота неповторимыми и индивидуальными.
  • При желании вы можете собрать ворота Алютех сами, сэкономив на монтаже! Простая сборка ворот за счет совмещенной конструкции профиля шины и рамы. Для сборки рамы применяются только сверлильные операции, исключена необходимость сварки. Заполнение полотна устанавливается в паз профиля рамы или на раму, фиксируется саморезами с последующей установкой профиля штапика.
  • Легко отремонтировать механические повреждения полотна: при замене поврежденного заполнения нужно лишь снять профиль штапика и заменить поврежденный элемент.

Конструкция алюминиевых распашных ворот

Основные компоненты распашных алюминиевых ворот: рама ворот с установленным заполнением, ловушки, поддерживающие элементы.

Ворота распашные двухстворчатые предназначены для закрывания проезда на территорию объектов, расположенных в промышленных, торговокоммерчеких, общественных и жилых зонах. Ворота монтируются как в проеме, так и за проемом ограждения. Ворота могут быть изготовлены с открыванием наружу или внутрь и дополнительно оборудованы приводом для автоматического открывания.

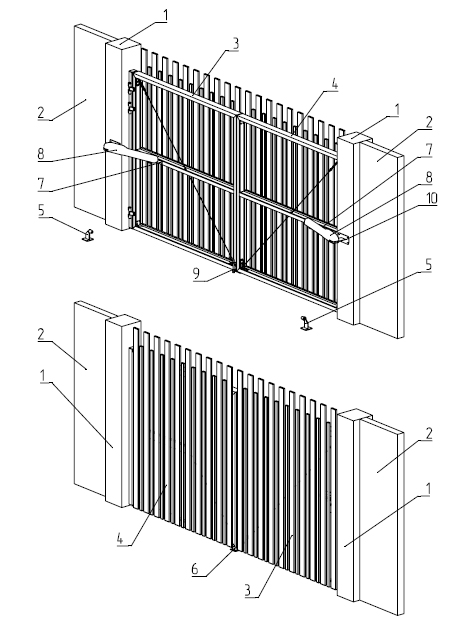

Ворота состоят из: створки ворот левой с установленным заполнением,створки ворот правой с установленным заполнением, упоров и засова. Схематическое изображение ворот с накладным разреженным заполнением приведено на рисунке ниже.

  1. Столб проема
  2. Забор
  3. Створка ворот
  4. Створка ворот
  5. Упор боковой
  6. Упор центральный
  7. Кронштейн крепления электропривода к створке
  8. Электропривод
  9. Засов
  10. Кронштейн крепления электропривода к столбу проема

Рама створки ворот изготовлена из алюминиевых профилей. В раму заполнение может быть установлено двумя способами: встроенный и накладной. Вид заполнения выбирается в зависимости от применяемых элементов заполнения (сендвич-панель, экструдированный алюминиевый профиль, пенозаполненный профиль),их расположения (сплошное или разреженное заполнение) и ориентации (горизонтальное или вертикальное), рисунка верхней кромки заполнения.

Схема

В комплект распашных ворот входят:

  • столб створки
  • петли на подшипниках - предназначены для обеспечения открывания створки
  • горизонтальный разделительный импост, предназначен для установки электропривода и усиления жесткости конструкции ворот
  • тросовая растяжка, предназначена для снижения весовой нагрузки на конструкцию.
  • боковые упоры - предназначены для ограничения открывания створки
  • центральный упор - предназначен для ограничения перемещения створки в закрытом положении;
  • засов - предназначен для предотвращения возможности открытия ворот снаружи

Калькулятор откатных ворот

Калькулятор откатных ворот

Вы можете самостоятельно рассчитать примерный бюджет на покупку с помощью нашего калькулятора.

Рассчитать стоимость

Калькулятор откатных ворот

Получите точные цены на изделие
С учетом доставки и монтажа изделия цену подскажет консультант. Звоните: +7 (495) 120-38-70

Написать в WhatsApp

Конструкция и внешний вид распашных ворот из сэндвич-панелей

Заполнение

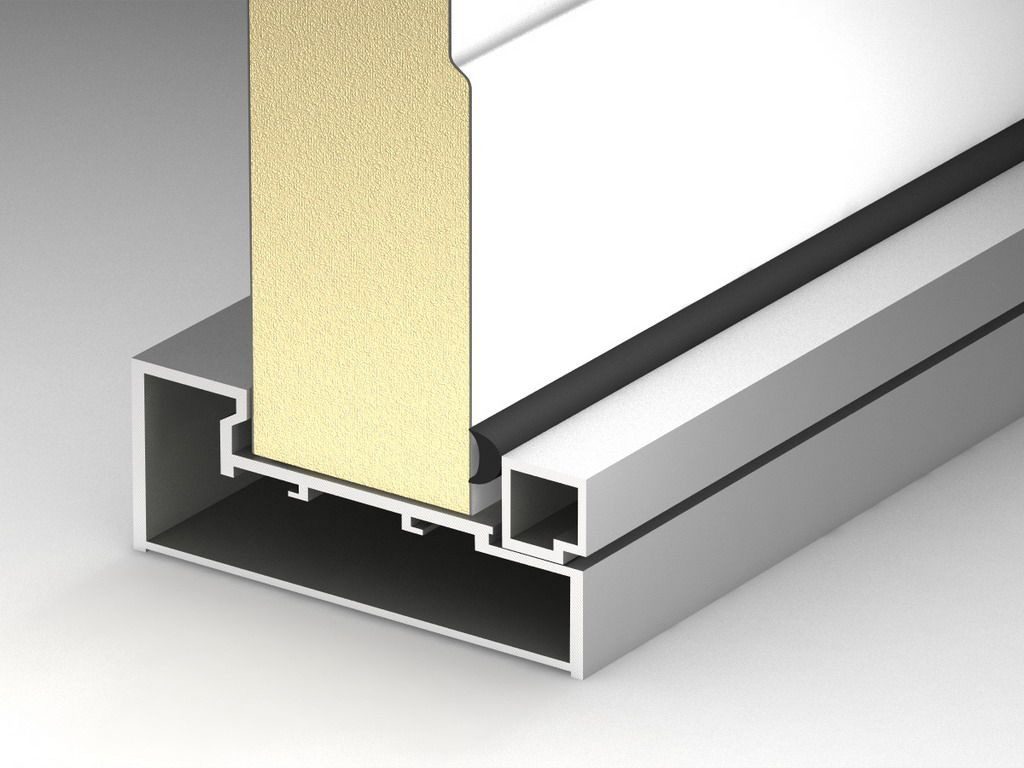

Основа створки - рама из алюминиевого профиля, которая соединяется угловыми соединениями и фиксируется самонарезающимися болтами. В раму вставляются сэндвич-панели, которые тоже крепятся к раме. Места крепежа закрываются штапиком и уплотнительной лентой. Сборка рамы осуществляется непосредственно на объекте

Распашные ворота Alutech имеют высокую прочность. Они и устойчивы к ударным и ветровым нагрузкам. Толщина панелей - 45 мм - это одни из самых прочных панелей в Европе.

Панель состоит из двух листов стали толщиной 0.5 мм, соединенных пенополиуретановым наполнителем высокой жесткости (плотность46-47 кг/м3). Это обеспечивает стабильность полотна и препятствует деформации.

Между панелями и по контуру заполнения установлен полимерный EPDM-уплотнитель, что исключает появление зазоров между панелями. Ворота будут перемещаться очень тихо - нет вибраций и дребезжания материалов. Тише во дворе - ворота "гасят" звуки улицы.

Различные варианты рисунков панели - микроволна, горизонтальный гофр или филенка и цветам панелей въездные ворота идеально сочетаются с любым отделочным материалом.

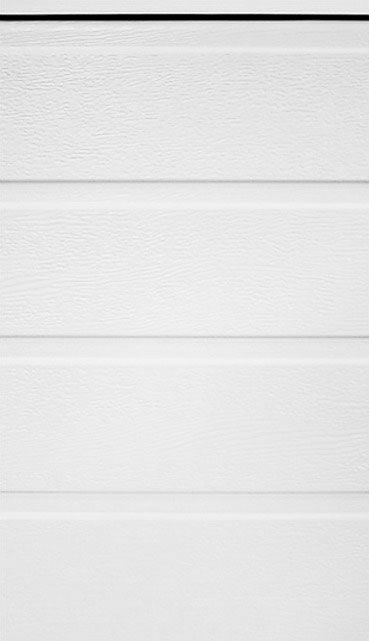

S-гофр

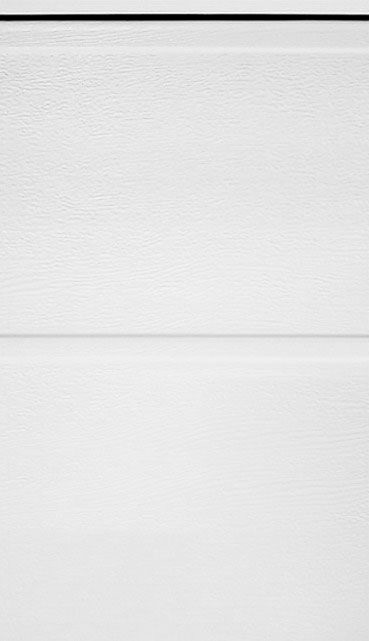

M-гофр

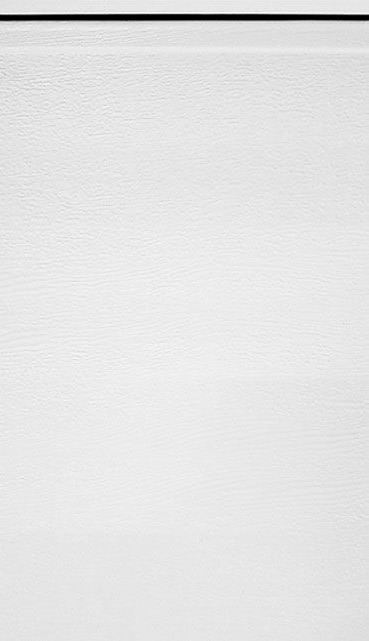

L-гофр

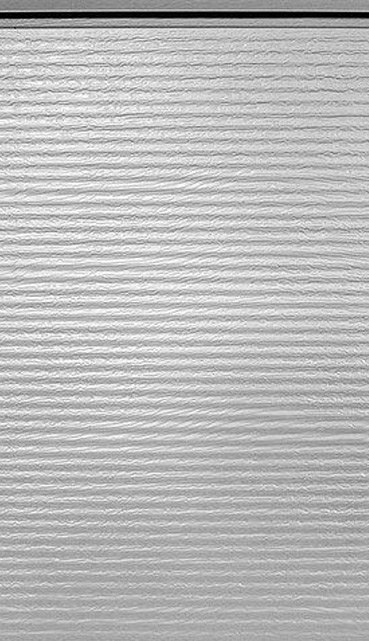

Микроволна

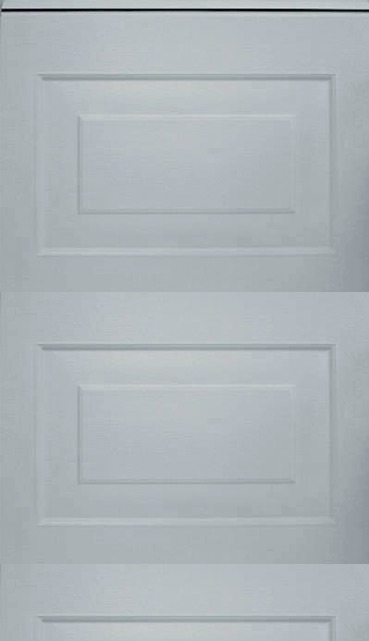

Филенка

Ворота могут быть заполнены из сэндвич-панелями, покрытие которых имитирует текстуру древесины

Тёмный дуб
Вишня
Золотой дуб

Так же Вы можете выбрать ворота любого из предпочтительных цветов

Коричневый
Синий
Серебристый металлик
Зелёный
Пурпурно-красный
Шоколадный



Или мы окрасим ворота в любой цвет по каталогу RAL.

Техническая документация и каталоги. Распашные ворота Алютех
