Представьтесь, мы вам перезвоним.Комплектующие для откатных консольных ворот
Надежность, долговечность и удобство использования откатных ворот во многом зависит, от того, какая фурнитура использована для их сборки. Перед покупкой комплектующих нужно знать ширину проема и ориентировочную массу полотна. Сделать выбор Вы сможете самостоятельно, воспользовавшись фильтрами на нашем сайте или попросите помочь менеджера - мы подберем оптимальный комплект.
Окатные ворота консольного типа - самый одобный вариант. Они не ограничивают проем, не требуют большой площади для открытия створки. Если такие ворота оснащены приводом - их не нужно запирать дополнительно. .

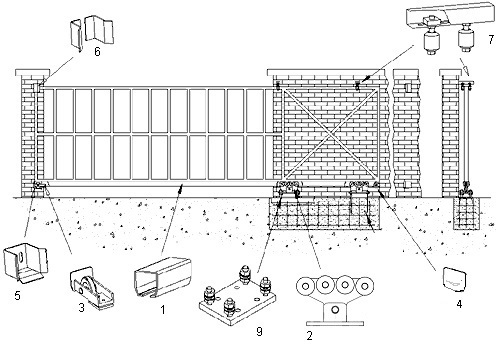

В процессе эксплуатации на ворота воздействуют нагрузка от силы ветра и силы собственного веса. Для обеспечения надежной, долговечной и безопасной работы ворот, комплектующие, входящие в их состав, должны выдерживать эти нагрузки. Конструкция ворот в целом должна удовлетворять требованиям жесткости и прочности. Минимальный, необходимый комплект, обеспечивающий работоспособность ворот изображен на рисунке:
1. Направляющая балка
Основной конструктивный элемент, воспринимающим нагрузки это шина. У РОЛТЭК она изготавливается из высокопрочной стали 355 европейского производства. К направляющей непосредственно крепится рама ворот, с установленным в нее заполнением. Крепление рамы к направляющей должно быть жестким и прочным. Конструкция направляющей имеет специальную геометрию с 6 ребрами жесткости и обеспечивает плавный и равномерный ход ворот по роликовым опорам.
2. Опора роликовая
Опоры роликовые воспринимают вес ворот и по ним происходит перемещение полотна. От конструкции роликов в опоре и от их количества зависит долговечность ворот и легкость хода полотна. Рекомендуемым вариантом монтажа опор к фундаменту является применение подставки или монтаж на заранее выпущенные шпильки.
7. Кронштейн квадратный с 2 роликами
Кронштейн с 2 роликами обеспечивает устойчивое вертикальное положение ворот.
6, 5, 3 Верхний/нижний улавливатели и опорный ролик
Улавливатели и опорный ролик обеспечивают правильное положение ворот при закрытии, предотвращают опрокидывание ворот и разгружают конструкцию от возникающих нагрузок в закрытом положении. Улавливатель нижний воспринимает весовую нагрузку от ворот. Верхний и нижний улавливатели воспринимают ветровую нагрузку совместно. Улавливатели монтируются на капитальные стеновые конструкции, либо на опорные стойки.
В комплект не входят:
9 - подставка регулировочная
4 - заглушка направляющая

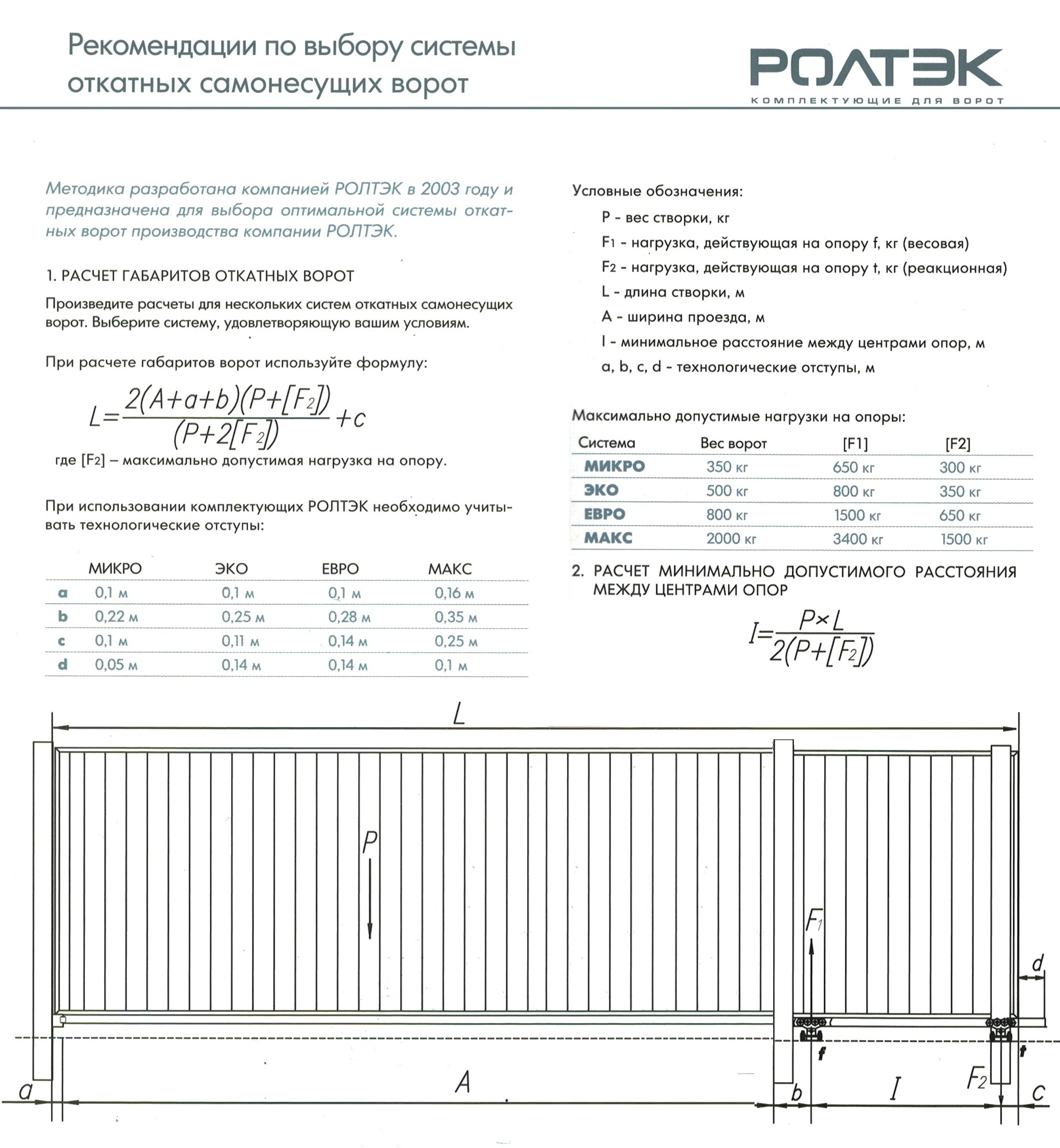

Вы можете выбрать комплектацию, наиболее подходящую для конкретных ворот, в зависимости от массы ворот и ширины проема.
8-ми роликовая опора для ворот до 350 кг.
В строении опоры используются специальные подшипники, которые имеют специальное покрытие смазкой, что позволяет не пропускать и не впитывать влагу. Резиновое двухстороннее уплотнение сохраняет ...
2212 руб
Опора с боковым креплением для ворот до 160 кг. Рекомендовано использовать опоры для установки ворот, у которых ширина проема от 2000-4000 мм.
Есть возможноcть с легкостью регулировать положение створки, путем вращения болта на опорах. ...
3460 руб
8-ми роликовая опора для ворот до 500 кг.
Опора используется совместно с направляющей ЭКО. Имеет резиновое двухстороннее уплотнение, что обеспечивает герметичность подшипников. На центральной оси опоры расположено оцинкованное стопорное ...
2896 руб
Опора с боковым креплением. для ворот до 350 кг.
Использование опоры с боковым креплением позволяет монтировать небольшие откатные ворота (до 350 кг) без закладки фундамента на существующие конструкции (здания, ограждения). В конструкции ...
5440 руб
8-ми роликовая опора для ворот до 800 кг.
Опора используется совместно с направляющей ЕВРО. В ороре подшипники 6202.2RS (ГОСТ 8882-75)
5266 руб
8-ми роликовая опора для ворот до 2000 кг с цельной плитой, которая обеспечивает надежность и прочность в конструкции.
Применяется совместно с направляющей МАКС. РОЛТЭК для сборки опор используют усиленные подшипники 6202.2RS (ГОСТ ...
17850 руб
Длина 5,3 м., ширина 60 мм, высота 55 мм, толщина стенки 3 мм.
Подходит для системы Микро до 350 кг. от РОЛТЭК..
5516 руб
Длина 6 м., ширина 60 мм, высота 55 мм, толщина стенки 3 мм.
Подходит для системы Микро до 350 кг. от РОЛТЭК..
6245 руб
Длина 5 м., ширина 69 мм, высота 59 мм, толщина стенки 3,5 мм.
Подходит для системы ЭКО от РОЛТЭК. Изготовлена методом прокатки из качественной высокопрочной стали. Выбранная РОЛТЭК марка стали применяется при производстве изделий с ...
6814 руб
Длина составляет 6 м., ширина 89мм, высота 74мм, толщина стенки 4,5 мм.
Предназначена для совместного использования с тележками РОЛТЭК серии ЕВРО. Направляющая - важный элемент в конструкции откатных или подвесных ворот. Изготовлены их ...
13402 руб
Длина составляет 7 м., ширина 89мм, высота 74мм, толщина стенки 4,5 мм.
Предназначена для совместного использования с тележками ЕВРО от РОЛТЭК. Направляющая - важный элемент в конструкции откатных или подвесных ворот. Изготовлены их ...
15635 руб
Длина составляет 8 м., ширина 89мм, высота 74 мм, толщина стенки 4,5 мм.
Предназначена для совместного использования с роликовыми тележками серии ЕВРО от Ролтэк. Направляющая - важный элемент в конструкции откатных или подвесных ворот. ...
17870 руб
Длина составляет 9 м., ширина 89, высота 74, толщина стенки 4,5 мм.
Направляющая - важный элемент в конструкции откатных или подвесных ворот. Изготовлены их качественной высокопрочной стали. Гарантируется высокая точность прямолинейности ...
20102 руб
Длина - 6 м. (для ворот до 2 т.), вес 101,4 кг, сечение 130х135 мм.
Направляющая - одна важных элементов в системе откатных ворот. Выполнена из качественной высокопрочной стали европейского производства, что позволяет применять ее при ...
32296 руб
Съемный концевой ролик из нейлона создает дополнительную опору при закрытой створке ворот.
Основные преимущества ролика МИКРО от РОЛТЭК — простота в монтаже и возможность самостоятельно обслуживать ворота. Благодаря высокопрочному ...
562 руб
Съемный концевой ролик из нейлона создает дополнительную опору для створки в закрытом положении, снижая нагрузку на роликовые опоры.
Основные преимущества ролика — простота в монтаже и возможность самостоятельно обслуживать ворота. ...
800 руб
Съемный концевой ролик из нейлона при закрытой створке находится в нижней ловушке.
Помогает разгрузить роликовые опоры при закрытой створке ворот. Благодаря высокопрочному армированный нейлоновому ролику в конструкции - ворота бесшумно ...
625 руб
Съемный концевой ролик помогает створке "парковаться" в нижнюю ловушку и разгружает роликовые опоры
Основные преимущества ролика МАКС от РОЛТЭК — простота в монтаже и возможность самостоятельно обслуживать ворота. Из-за большого веса ...
1767 руб
Принимает нагрузку от концевого ролика на себя, когда ворота закрыты.
Служит для дополнительной опоры створки, что позволяет увеличивать срок службы системы. Монтируется к капитальной стене конструкции, либо на опорной стойке с ...
363 руб
В него паркуется ролик концевой и воспринимается нагрузка от детали в закрытом состоянии ворот. В конструкцию установлены резиновые ролики.
Деталь за счет перераспределения веса всех ворот позволяет увеличить срок службы опор и ...
966 руб
В него паркуется ролик концевой и воспринимается нагрузка от детали в закрытом состоянии ворот. В конструкцию установлены резиновые ролики.
Совместно с концевым роликом перераспределяет вес ворот между опорами и ловителем. В закрытом ...
770 руб
В него паркуется ролик концевой и воспринимается нагрузка от детали в закрытом состоянии ворот. В конструкцию установлены резиновые ролики.
Деталь за счет перераспределения веса всех ворот позволяет увеличить срок службы опор и ...
1540 руб
В него паркуется ролик концевой и воспринимается нагрузка от детали в закрытом состоянии ворот.
За счет перераспределения веса всех ворот позволяет увеличить срок службы опор и конструкции в целом.
453 руб
Удерживает верхний край ворот в закрытом положении.
Может монтироваться при любой толщине створки. При монтаже детали к боковым поверхностям лучше всего использовать прочный кронштейн ловителя усиленный.
250 руб
